地下に埋め、雨水を溜める、貯留浸透槽

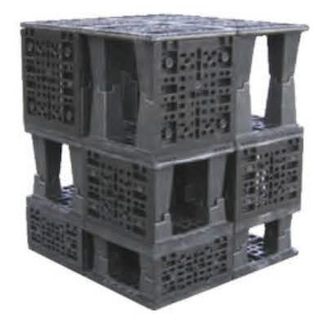

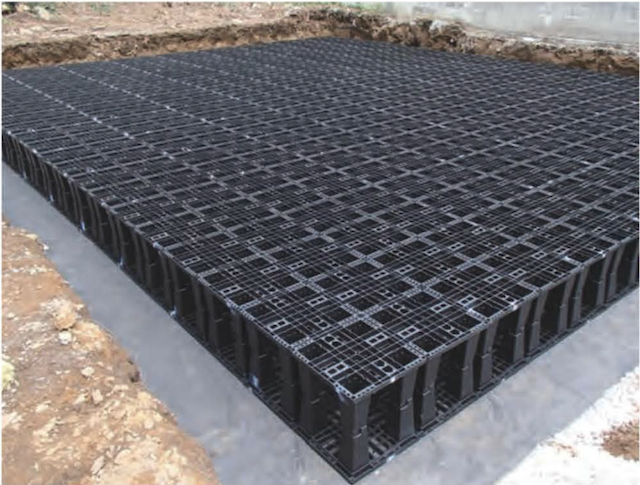

AFB-130-DB| 近年の地球の温暖化や都市化により、河川の氾濫や都市型水害が増加している為、雨水流出抑制が必要となっています。 リスレインスタジアムⅡは、プラスチック製の部材を人力で嵌合（かんごう）して積み上げ、複数のトンネル構造部を有した形成物を遮水シートまたは、透水シートで包むことにより、雨水貯留槽や浸透槽を構成します。 なお本槽は、商業施設等の駐車場地下や、公園・学校のグラウンド地下に埋設し、地表面は有効利用が可能です。 |
 |
製品の仕様
柔軟な組み合わせにより、細かな高さに対応。
※ 槽高さ 0.26m から 0.13m ごとに 3.64m まで対応可能。
| 「プラスチック製地下貯留浸透施設技術指針」【平成30年度改訂版】 | ||||||

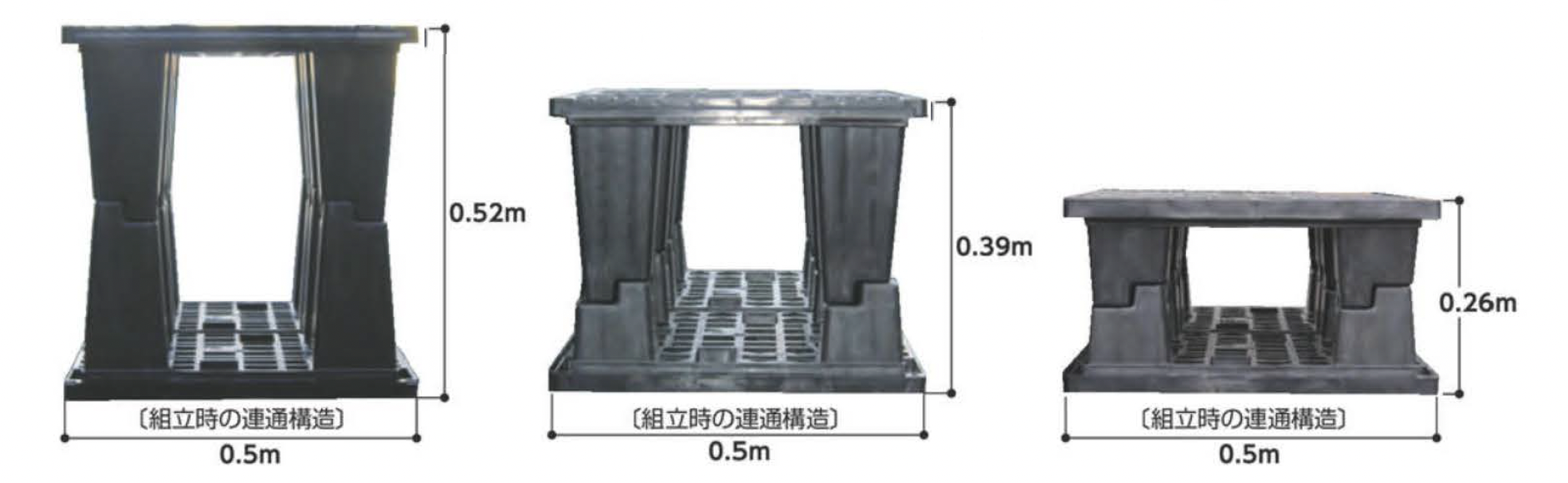

| リスレインスタジアムⅡ 【高さ520(mm)の性能】 |
リスレインスタジアムⅡ + Ⅱ S 【高さ390(mm)の性能】 |
リスレインスタジアム Ⅱ S 【高さ260(mm)の性能】 |
||||
| 土被り | 0.5m〜1.8m T25相当 | 0.5m〜2.0m T25相当 | 0.5m〜2.0m T25相当 | |||
| 埋設深さ | 最大3.99m | 最大4.8m | 最大5.64m | |||
| 槽高さ | 最大3.64m | 最大3.64m | 最大3.64m | |||
| 空隙率 | 95.0%以上（側板除く） | 94.68%以上（側板除く） | 92.86%以上（側板除く） | |||
| 設計許容応力 | 鉛直90kN/㎡ | 水平90kN/㎡ | 鉛直100kN/㎡ | 水平120kN/㎡ | 鉛直150kN/㎡ | 水平170kN/㎡ |
| 長期クリープ荷重 | 鉛直32.4kN/㎡ | 水平26.4kN/㎡ | 鉛直37.8kN/㎡ | 水平43.2kN/㎡ | 鉛直50.4kN/㎡ | 水平54kN/㎡ |
| 経済性 | ⭐︎⭐︎⭐︎＜推奨＞ | ⭐︎⭐︎ | ⭐︎ | |||
※ Ⅱ＋Ⅱ S 及び Ⅱ S についてはメーカー確認による暫定値です。（いずれも貯留タイプ、浸透タイプに対応可能）
公益社団法人雨水貯留浸透技術協会 雨水技評第30-3号 認定

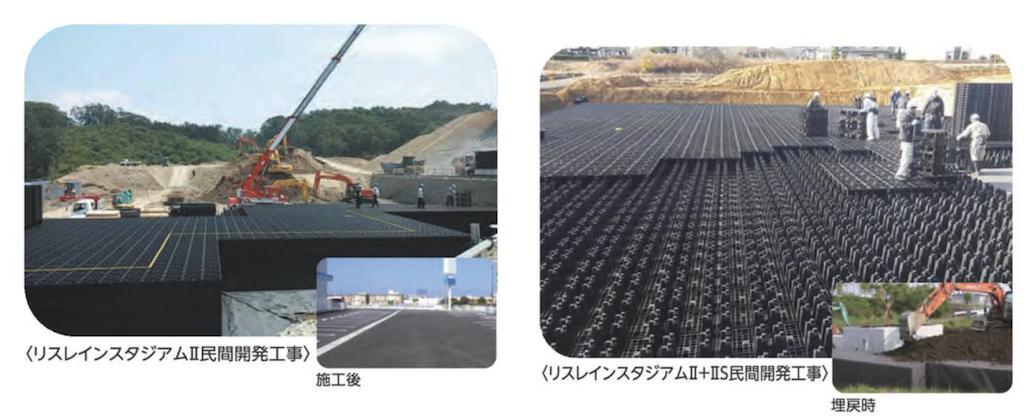

施工写真・動画
製造メーカー
リス興業株式会社
